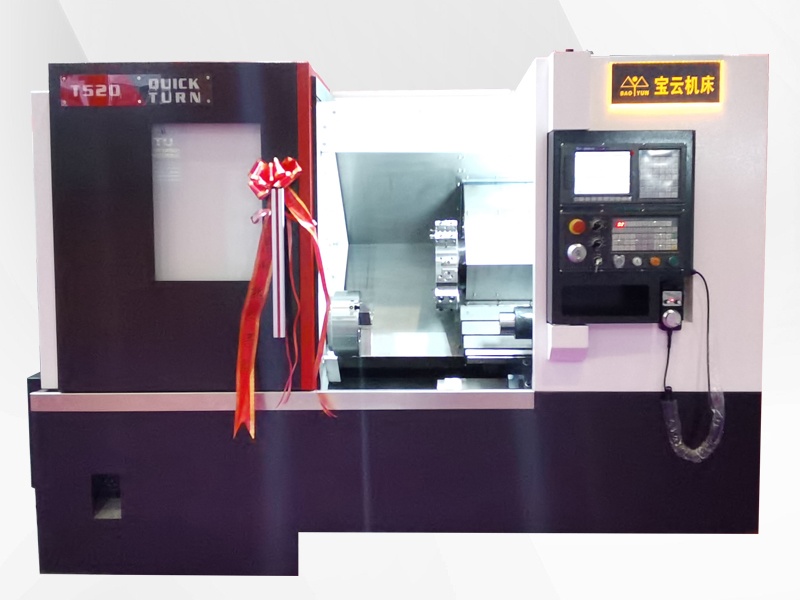

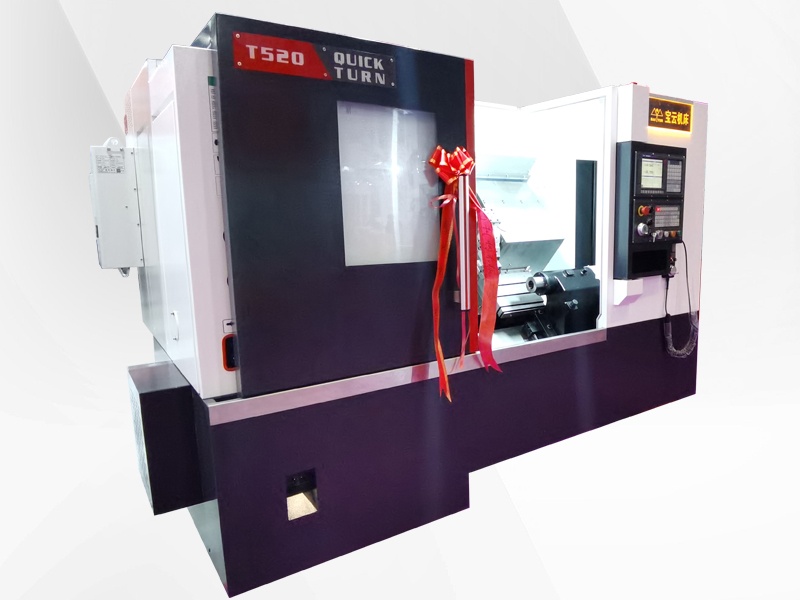

云南寶云T520線軌斜床身數控臥式車床
寶云T520線軌斜床身數控車床簡介 :
T520數控臥式車床是結合我廠多年設計的經驗,順應市場及發展需求而設計、生產的一種全新產品。該產品主要性能指標達到國際先進水平,節能、環保。
與同類機床相比具有如下特點:
· 高效率:加工周期短,減少非切削時間;
· 高精度:良好的靜態精度和加工精度;
· 高空間效率:較小的空間發揮最大的作用;
· 絲杠采用臺灣精度等級C3級;
· X/Z軸線軌均采用臺灣精密級滾柱線軌,規格為35/35(可選矩形硬軌系列)。
T520線軌斜床身數控車床技術參數:
項目 | T520 |
加工范圍 |
|
床身上最大回轉直徑 |
Φ550mm |
滑板上最大回轉直徑 |
Φ280mm |
最大車削長度 |
450mm |
最大車削直徑 |
盤類365mm 軸類280mm |
主軸 |
|
主軸頭形式 |
A2-6 |
主軸通孔直徑 |
Φ62 |
主軸轉速范圍 |
50-3000r/min |
主電機功率 |
11KW |

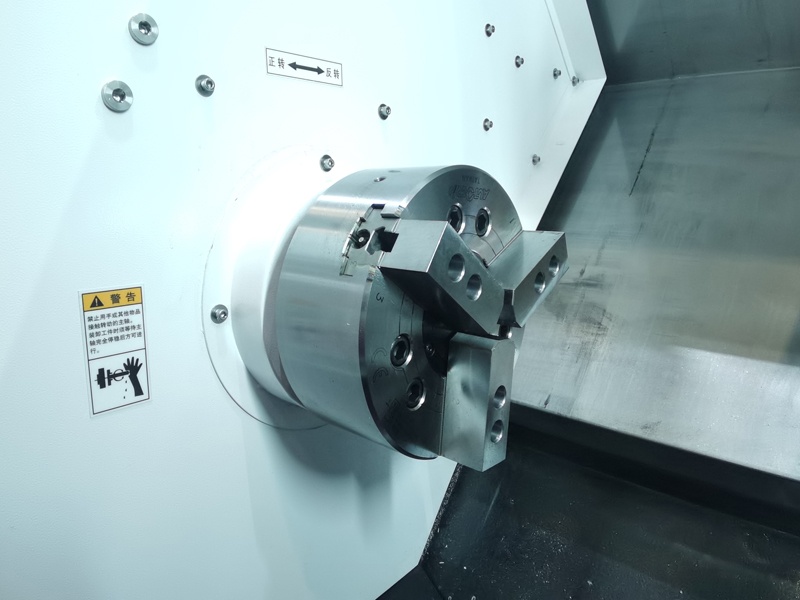

卡盤(液壓中空) |
10寸 |
進給 |
|
X軸行程 |
200mm |
Z軸行程 |
500mm |
X軸快進速度 |
20m/min |
Z軸快進速度 |
25m/min |

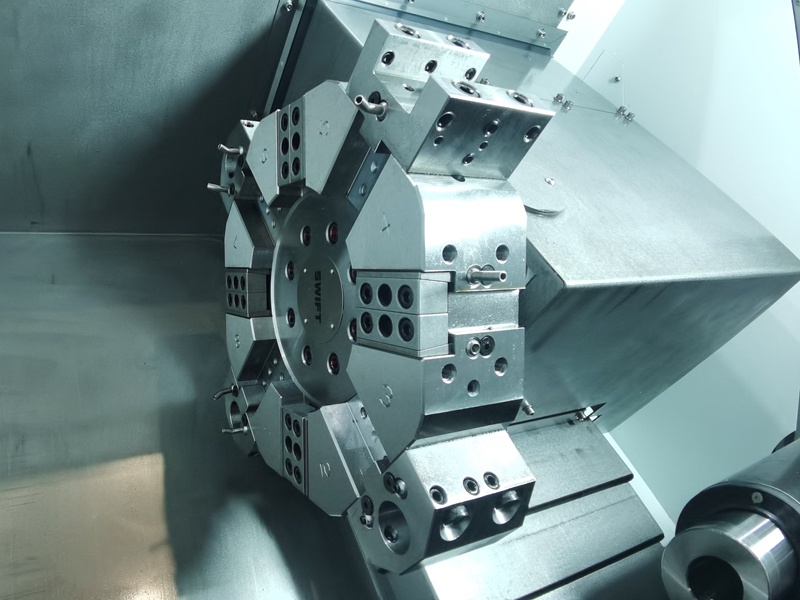

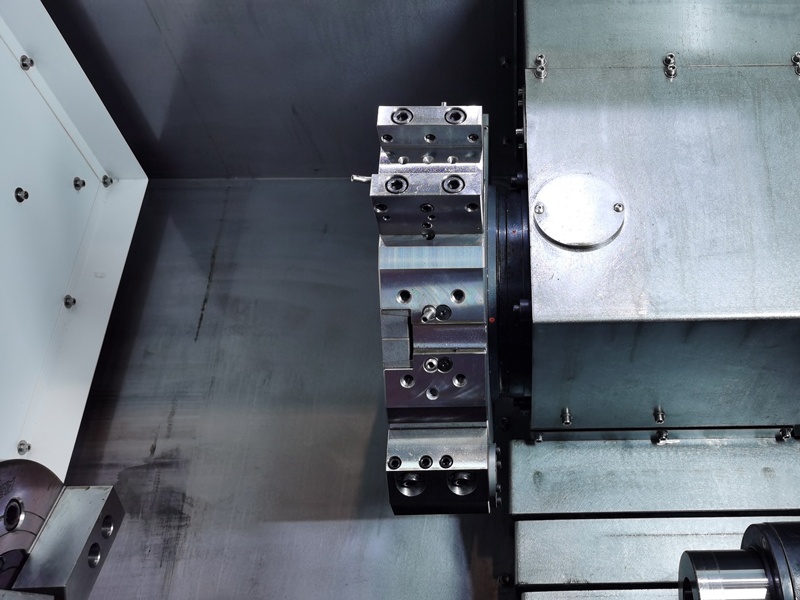

刀架 |
|
刀架形式 |
液壓8工位 |
刀具尺寸 |
25×25/Φ32mm |

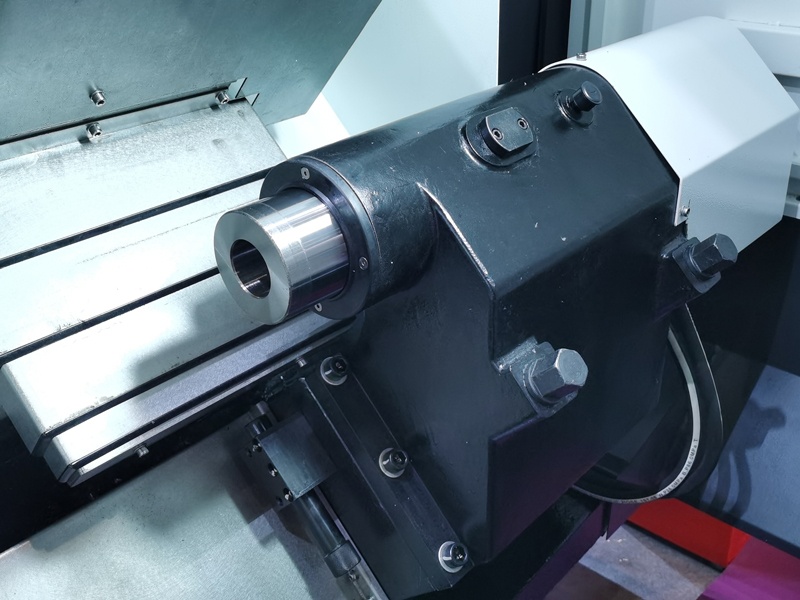

尾座 |
|
套筒直徑/行程 |
Φ65/70mm |
套筒孔錐度 |
5# |
其他 |
|
加工精度 |
IT6 |
重復定位精度 |
X軸≤0.007mm Z軸≤0.008mm |
粗糙度 |
Ra≤1.25 |
機床外形尺寸 (長×寬×高)mm |
2930×1700×1930 |
機床重量(約) |
3800Kg |

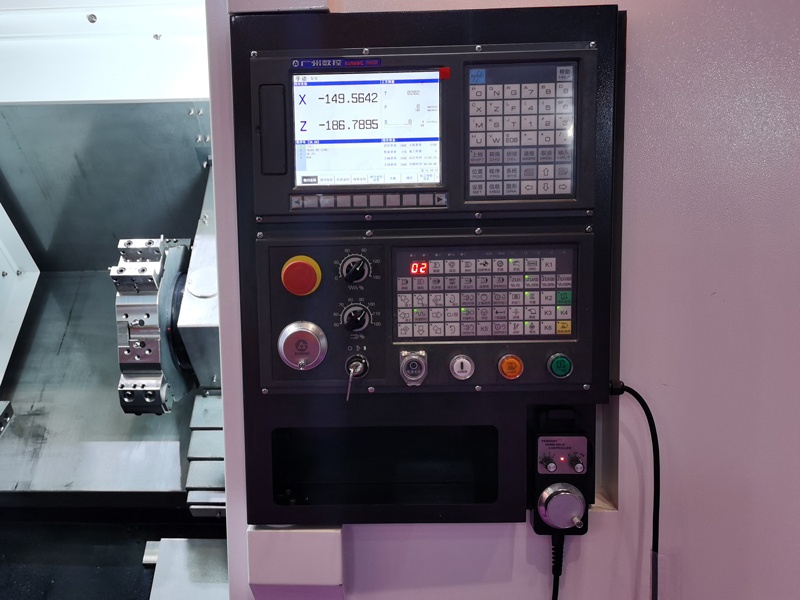

數控系統(標配) |
廣州數控GSK-988TA系統 |
T520線軌斜床身數控車床應用領域:
· 該系列機床整機采用機、電、液一體化結構,整體布局緊湊合理,并采用先進的有限元分析軟件對整機 進行分析優化,使整體性能達到最優;關鍵的外購件都選用國際知名品牌,保證機床的精度和可靠性。
· 該系列機床特別適合汽車工業、摩托車行業、電子、輕工、機械、航空航天等行業,對旋轉體類零件 進行高效、大批量、高精度加工,加工精度可穩定達到IT6-IT7級。
